标准光 ？
QSFP光 ？
产品特点
四通道双向有源光缆
3.3V供电
传输速率：1Mbps~11.5Gbps
切合QSFP MSA标准
接纳高可靠度的激光器
传输距离有20，30，50，100，300米或更长到80KM可定制
可热插拔
内置数字诊断功效
低功耗：每端功耗小于0.9瓦
仅有电学接口，维护使用便当
产品应用
1-10Gbps InfiniBand DDR 4 通道互联
高性能盘算机
高端路由器及交换机
数据存储中心
| Product Description | Data Rate (Gbit/s) | Reach | TX | RX | Power Consumption | Temperature (deg C) | 兼容品牌 |
|---|---|---|---|---|---|---|---|
| QSFP-40G-SR4 | 40G | 100m | 850nm VCSEL | PIN | <1.5w | 0~70°C/-40~85°C | 全系列 |
| QSFP-40G-eSR4 | 40G | 300m | 850nm VCSEL | PIN | <1.5w | 0~70°C/-40~85°C | 全系列 |
| QSFP-40G-IR4 | 40G | 2km | DFB CWDM | PIN | <3.5w | 0~70°C/-40~85°C | 全系列 |
| QSFP-40G-LR4 | 40G | 10km | DFB CWDM | PIN | <3.5w | 0~70°C/-40~85°C | 全系列 |
| QSFP-40G-ER4 | 40G | 30km | DFB CWDM | APD | <3.5w | 0~70°C/-40~85°C | 全系列 |
| QSFP-40GPSM-IR4 | 40G | 1.4km | 1310nm FP | PIN | <3.5w | 0~70°C/-40~85°C | 全系列 |
| QSFP-40GPSM-LR4 | 40G | 10km | 1310nm DFB | PIN | <3.5w | 0~70°C/-40~85°C | 全系列 |
| QSFP-40GAOC-X | 40G | 0~300m | 850nm VCSEL | PIN | <1.5w | 0~70°C/-40~85°C | 全系列 |
| QSFP-40G-LX4 | 40G | 150m/2km | DFB CWDM | PIN | <3.5w | 0~70°C/-40~85°C | 全系列 |
56G系列：
| QSFP-56G-SR4 | 56G | 100m | 850nm VCSEL | PIN | <1.5w | 0~70°C/-40~85°C | 全系列 |
| QSFP-56G-eSR4 | 56G | 300m | 850nm VCSEL | PIN | <1.5w | 0~70°C/-40~85°C | 全系列 |
| QSFP-56GAOC-X | 56G | 0~300m | 850nm VCSEL | PIN | <1.5w | 0~70°C/-40~85°C | 全系列 |
QSFP，全称Quad Small Form-factor Pluggable，四通道小型可插拔光 ？，具有四个独立的全双工收发通道 。它的设计初志是用高密度的光 ？樘婊坏ネǖ赖腟FP，QSFP只比标准的SFP ？榇30% 。这种器件支持100Mbps到10Gbps的速率，和SFP一样，它也具有数字诊断能力，可以监控链路的性能 。QSFP是为高密度应用开发的 。原来的系统设计由于设备机框面板的面积有限，光纤数量受到限制，使用标准的SFP或者10Gbps XFP接头，可以容纳的通道数主要受到物理空间的限制 。QSFP就是在这样的配景下开发的，可以把更多的转发器和接收器集中在更小的空间中去 。起初是思科率先开发QSFP，准备用于SONET/SDH 。因为典范的SONET系统是首先凭据带宽来设计背板，然后再配置相应的板卡 。例如：一个10Gbps背板的SONET系统可以设计为4个OC-48端口，或者支持16个OC-12端口的板卡 。理论上，这个系统可以支持64端口OC-3的板卡 。可是这时候问题就来了，系统设计者无法做64端口的线卡，因为前面板上基础装不下那么多转发器 。所以就萌生了开发这种QSFP高密度小型接口用于OC-3端口的想法 。 今后，几家公司就QSFP的制造告竣了多源协议（MSA），器件逐渐升级 。QSFP也从纯粹的单模光纤SONET应用领域走出来，进入其它多模光纤应用，如千兆以太网、光纤通道、InfiniBand等 。许多MSA成员供应VCSEL芯片或者平行VCSEL芯片，推动了QSFP技术在多模领域的应用 。
QSFP的4个通道的可插拔接口传输速率抵达了40Gbps 。许多XFP中成熟的要害技术都应用到了该设计中 。它作为一种光纤解决计划，并且速度和密度均优于4通道CX4接口 。由于可在XFP相同的端口体积下以每通道10Gbps的速度支持四个通道的数据传输，所以QSFP的密度可以抵达XFP产品的4倍，SFP+产品的3倍 。具有4通道且密度比CX4高的QSFP接口已经被InfiniBand标准所接纳 。
在QSFP基础上生长而来的QSFP+，全称Quad Small Form-factor Pluggable Plus 。其解决计划是专为高密度的应用程序 。整个系统包括38PIN的连接器，电磁滋扰(EMI)屏蔽组件,光学收发器，散热组件，铜缆组件,MTP光缆组件,光学回环等 。

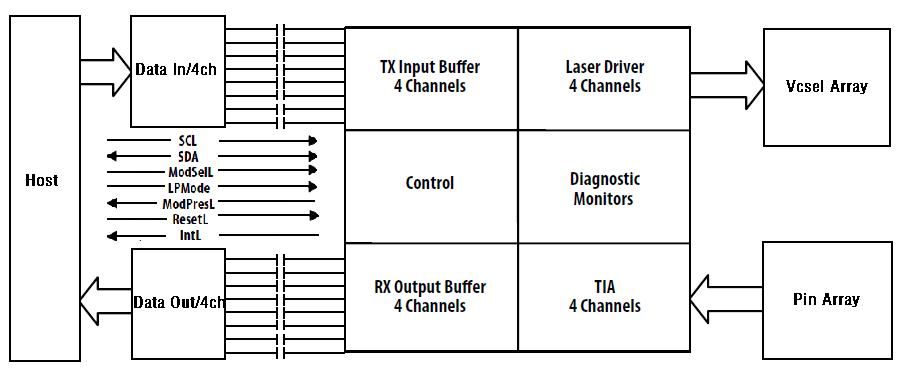

原理框图如下：
该产品系列的设计能满足IEEE 802.3ba规范、Infiniband QDR和光纤通道要求的每个端口40 Gb/s的带宽需求 。系统功效由SFF-8436规范确定，SFF–8436协议界说了QSFP+的电气、光学、机械特性，以及I2C总线治理界面 。热插拔的收发器集成了4个传送通道和4个接收通道 。QSFP+收发器可以取代4个标准SFP+收发器 。更大的端口密度和整个系统的本钱节约凌驾古板SFP+产品 。QSFP+线缆组件被设计应用于配置在极高密度的需求 。这个系统将支持10G以太网,光纤通道,InfiniBand,SAS和SONET/SDH标准使用差别的数据率选项 。包括InfiniBand单数据率(SDR),双数据率(DDR)和四数据率(QDR),以太网系统(10~40 gbps),光纤通道(8、10gbps),SAS(12 gbps) 。
主要用途有：交换机，路由器，主机适配器总线；企业存储；高密度、高速的I/O；多通道互连 。该计划尤其适用于高流量处理系统，这些系统最典范的应用领域包括数据中心、网络连接、以及高性能盘算 。
由asiagame独立研发的具有高带宽，高速率，小尺寸，低功耗等功效的光纤插拔式QSFP+光 ？，集成了 4 个收发通道，可替代最多 4 个标准 SFP+ 收发器 。比古板的 SFP+ 产品具有更高的端口密度，并节约系统总体本钱，并且相比较古板AOC而言，应用更灵活、更易于治理和维护 。尤其重要的是该产品内部接纳奇特的COB（Chip-On-Board）设计，具有结构简洁、本钱低的优点，在相关产品领域将会体现出强大的竞争力 。
